Двухполюсный автомат: для чего нужен м как подключить

Опубликовано: 03.09.2018

видео Двухполюсный автомат: для чего нужен м как подключить

Почему надо использовать УЗО. Что такое УЗО!

Для защиты своего жилища и техники при перепадах напряжения или перегрузке сети, просто необходимы УЗО. С такой целью в основном устанавливается вводной двухполюсный автомат на 25А, 32А или 50А.



Описание и принцип действия

Перед обсуждением принципа работы устройства нужно выяснить, для чего нужен двухполюсный дифференциальный автомат. При повышении напряжения в сети или коротком замыкании, которые могут послужить поломкой некоторых подключенных устройств,  прибор выключает питание. При этом отключается как фазный провод, так и нейтраль.


Селективность. Почему отключается вводной автомат?

Фото – двухполюсный автомат

Такая реализация предусмотрена ПУЭ (Правила установки электрооборудования), где сказано, что запрещается отключать фазный провод, не отключая нейтраль. Этот электрический автомат устанавливается в щитке (расположенном в тамбуре или непосредственно в квартире) на питании отдельных устройств для контроля их работы. При необходимости Вы можете сами отключить электрический ток.


ВА47-29М Автоматический выключатель IEK

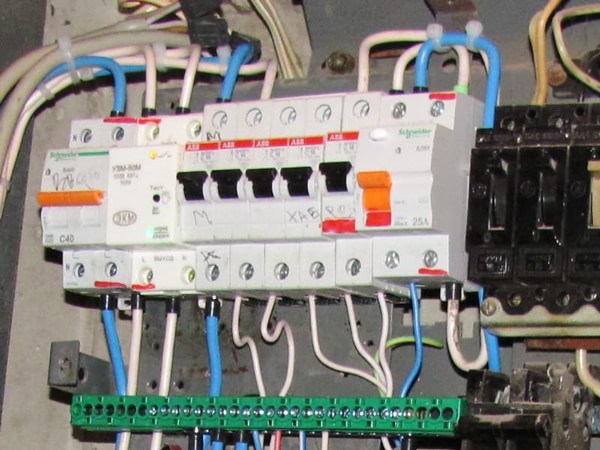

Фото – двухполюсник в щитке

Автоматический двухполюсный выключатель представляет собой два однополюсных автомата, которые соединены между собой рычажком, и имеющих общий внутренний блокирующий механизм. При появлении высокого напряжения или скачков отключаются сразу оба прибора, что предохраняет проводку от возгорания. Поэтому категорически запрещено использовать два отдельных однополюсных устройства вместо одного двухполюсного. Поскольку в таком случае отключится только один из них, в то время как второй будет продолжать питать квартиру или дом.

Назначение автоматов :

Для защиты сетей жилых домов и предприятий от пожароопасных ситуаций; контроль работы отдельных электрических устройств с высокой мощностью (станков, электроплит, генераторов, котлов и т.д.), установленных на даче, в гараже, производственном помещении и т.д.; отключение нагрузки при перепадах напряжения; разветвление (структурирование) электропроводки.

В основном двухполюсные автоматы используются в квартирах с двухполярной проводкой (фаза и ноль), которая является стандартной для всех домов постройки до 1990 года. Для этой цели применяется однофазный двухпроводный кабель, который имеет фазовый и нейтральный проводник.

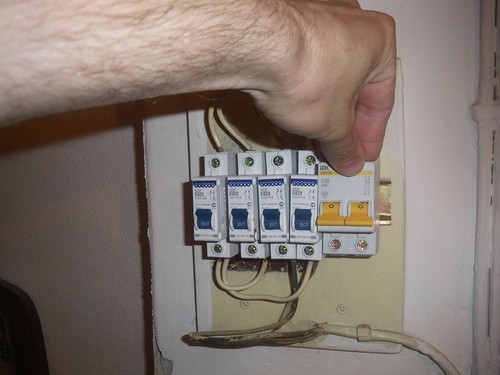

Фото – автомат для квартиры

Несмотря на то, что оба этих провода считаются равносильными, и теоретически их можно менять местами, при разводке электропроводки принято нулевой провод выбирать синего цвета (или на его конец установить термоусадочную трубку соответствующего оттенка).

Видео: применение двухполюсного автомат в быту

Как выбрать двухполюсник

Перед тем как установить двухполюсный вводный автомат, необходимо выбрать его номинальный ток, соответствующий мощности подключенного оборудования. Упростить расчеты поможет наша таблица, при помощи которой можно без проблем найти нужные значения для того, чтобы подключить двухполюсный автомат ИЭК, TN-C и т.д.:

Номинальный ток двухполюсника в однофазной сети, А Значение мощности, кВт Двухфазной Трехфазной
1 0.2 1.1 0.7
2 0.4 2.3 1.3
3 0.7 3.4 2
6 1.3 6.8 4
10 2.2 11.4 6.6
16 3.5 18.2 10.6
20 4.4 22.8 13.2
25 5.5 28.5 16.5
32 7.0 36.5 21.1
40 8.8 45.6 26.4
50 11 57 33
63 13.9 71.8 41.6

Есть еще один более простой способ для подсчета суммарной мощности бытовой сети. Для проводки в квартире это сделать несложно. Например:

0,3 кВт – холодильник; 6 кВт – электрическая плита и духовка; 1,5 кВт – прочие электрические приборы.

Получается 7,8 кВт. При выборе выключателей нужно отталкиваться от ближайшего большего значения. Предположим, у нас двухфазная электрическая сеть, значит, останавливаемся на показателе 45,6 по таблице. Для защиты электрики в доме понадобится двухполюсный электрический автомат на 40 Ампер.

Фото – легранд 63 ампера

Всегда обращайте внимание на обозначение на автомате, там указывается номинальный ток срабатывания. Проверяйте сертификат качества на соответствие рабочим параметрам (тепловое излучение, сила тока, напряжение).

Как установить автомат

Монтаж УЗО должен производиться на дин-рейку. Подключение двухполюсного dif-автомата осуществляется перед автоматическими выключателями. Вам необходимо при помощи саморезов установить din-рейку на корпус щитка, после этого, используя специальную защелку на выключателе, закрепить его на рейке. Когда автоматический выключатель надежно зафиксирован, можно приступать к подключению устройства к электрической сети.

Если будет устанавливаться несколько автоматов на одну рейку, то нужно учитывать их стандартные размеры (модульность).

Очень часто после старого УЗО или пробок остаются обгорелые провода, которые нужно обрезать для удобного присоединения выключателя. При необходимости провод можно будет нарастить, но менять не рекомендуется. Напоминаем, что необходимо строго соблюдать схему подключения.

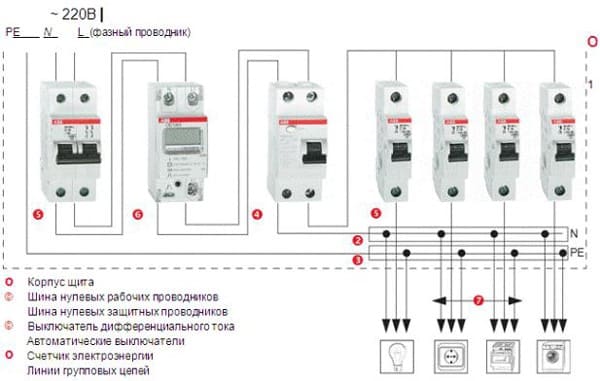

Фото – подключение двухполюсного выключателя

Если у Вас будет установлен УЗО с регулировкой, то перед включением и настройкой следует проверить правильность соединения. Даже опытные электрики иногда ошибаются и меняют местами провода нейтрали и фазы. Установка возможна также непосредственно на щиток, но с DIN-рейкой работать гораздо удобнее.

Ставить двухполюсный дифференциальный автомат нужно с соблюдением правил установки электрооборудования и техники безопасности:

В любых цепях электроприборы положено устанавливать двум электрикам. При этом один человек производит установку, а второй обеспечивает его безопасность; Схема подключения двухполюсного автомата с независимым вводом может быть разной, пример предоставлен на чертеже ниже; Фото – пример подключения узо Замена (установка нового) УЗО и прочие манипуляции с электрическими сетями производятся только после получения специального разрешения; Чтобы предохранить себя от опасности поражения электрическим током, нужно использовать специальные средства защиты (резиновые рукавицы, диэлектрические коврики, накладное защитное заземление и т.д.).
