Расчет дымовой трубы и предъявляемые к ней требования
Опубликовано: 03.09.2018
Содержание статьи

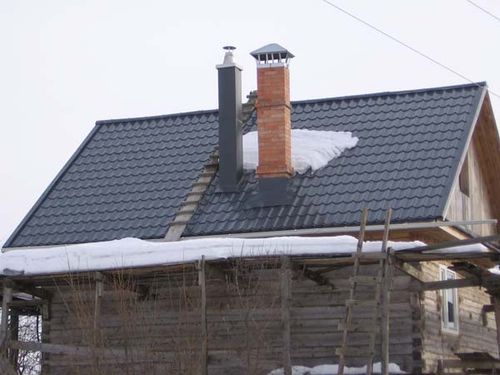

Практически каждый частный дом имеет такую важную конструктивную часть, как дымовая труба. Правильность ее проектирования позволяет избежать серьезных проблем в ходе повседневной жизни и обеспечить хорошую вентиляцию помещения, идеальное выведение дыма и газа. В целях экономии средств при строительстве, места и числа проходок в крыше различные каналы часто совмещаются в одной либо двух трубах, о чем должна иметься специальная пометка в проектных документах.
FRAIN
Виды выводов дымовой трубы

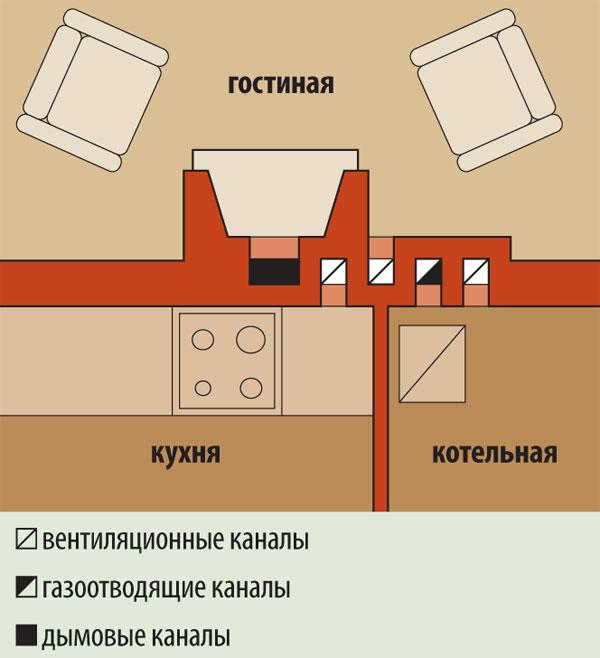

Имеющиеся в составе труб отводы, с присущими им специфическими характеристиками, оказывают влияние на такие параметры, как высота дымовой трубы, способ ее установки и порядок использования. В любом частном доме должны иметься следующие выводящие каналы:
Расчет дымовых труб производится в строгом соответствии с проектировочной документацией, составляемой по нормативам ГОСТ и СНиП, — это гарантирует безопасность их использования и эффективность выполнения возлагаемой на них задачи.
Вентиляционный канал
Правильно организованная вентиляция гарантирует хороший воздухообмен в помещениях всего дома. Ее задача состоит в выведения воздуха из следующих помещений:
жилых и ванных комнат; сушильных; туалетов; кухонь; кладовок.Идеальным вариантом считается обустройство отдельного вентиляционного канала для каждого типа из перечисленных выше помещений.
Канал выведения дыма
Дымовые каналы осуществляют выведение продуктов сгорания от отопительных печей, твердотопливных котлов , традиционных каминов и плит, которые работают на любом виде твердого топлива. Эффективность функционирования дымовыводящих каналов повышается при установке в них стальных дымоходных вкладышей.
Каналы газоотведения
Основная задача газоотводящих каналов — выведение продуктов сгорания, образующихся при работе газовых и дизельных котлов. Обязательное следование нормам стандартов и повышенная устойчивость этих каналов к агрессивному воздействию химических компонентов отводимых газов — гарантия безопасности при пользовании современными моделями котлов с высоким уровнем КПД. Поскольку выводимые продукты сгорания топлива в газовых и дизельных котлах обладают более низкой температурой в сравнении с твердотопливными устройствами, при их выведении образуется большее количество конденсата на поверхности стенок газоотводящих каналов.
Наличие вкладышей в дымоходах, выполненных из стойкой к коррозии стали, позволяет исключить вероятность их быстрого разрушения высококислотными соединениями, образующимися при взаимодействии влаги с продуктами сгорания.
Дополнительным достоинством такого вкладыша можно назвать его более быстрый нагрев в сравнении с кирпичной кладкой обычного дымохода, что гарантирует более активную тягу.
Особенности монтажа дымовых труб
Монтаж дымовых труб производится в строгом соответствии с действующими стандартами, поскольку даже такой, казалось бы, незначительный параметр, как высота трубы, оказывает существенное влияние на эффективность выведения продуктов горения и силу тяги. Безопасность эксплуатации дымовых труб определяется точностью их обустройства и использованием именно тех материалов, которые для этого предназначены. К наиболее важным требованиям СНиП 2.04.05-91 (об отоплении и вентиляции) проектирования и монтажа труб относятся:

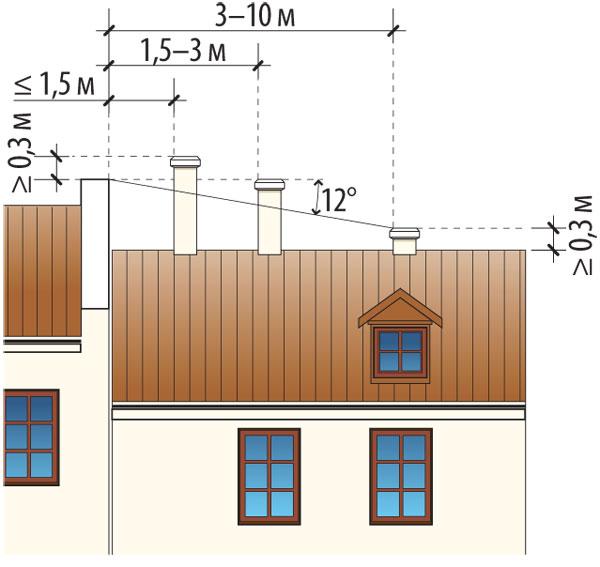

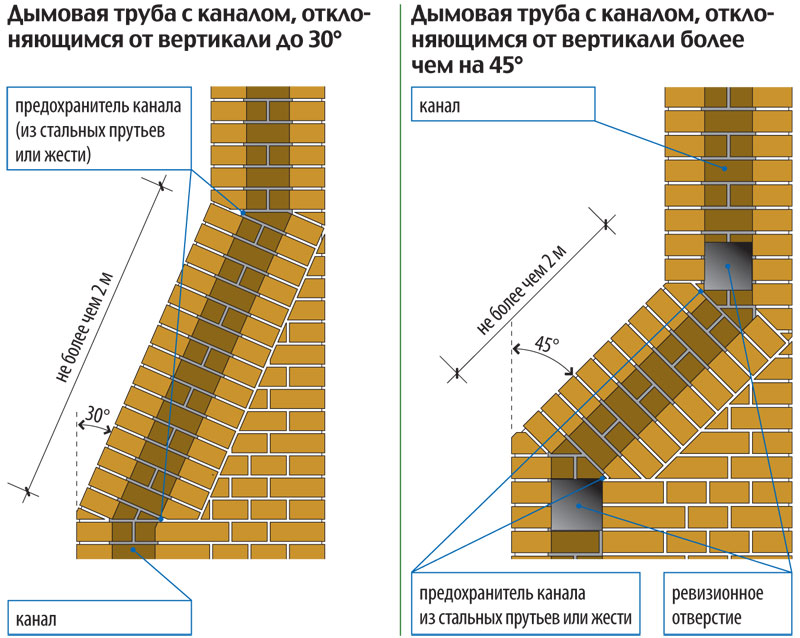

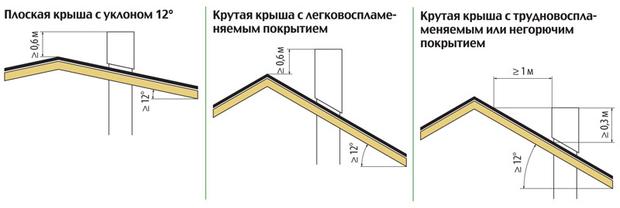

Отсутствие уступов, вертикальное расположение. Допуск отклонения от вертикали — не более 30°, относ в горизонтальной плоскости — до 1 м. Нормы, касающиеся высоты дымовых труб: плоская кровля – высота трубы в пределах 0,5 м; превышение трубы над парапетом или коньком должно составлять 0,5 м и более, если она находится в 1,5 м и менее от этих элементов; труба должна заканчиваться не ниже уровня парапета или конька крыши, если она установлена на расстоянии 3 м и более от этих элементов.Если выводы вентиляционных каналов находятся рядом с дымовыми трубами, высоты обоих этих обустройств должны быть приблизительно равны.
Размеры сечения каналов
Не менее важным, чем высота для каналов вентиляции, газо- и дымовыводящих труб, является и размер сечения этих отводов, поскольку от него во многом зависит сила существующей в них тяги. СНиПа 2.04.05-91 определяет следующие минимальные сечения каналов:
при тепловой мощности около 3,5 кВт сечение 14х10 см; при 3,5-5,2 кВт — 14х20 см; при 5,2-7,2 кВт — 14х27 см.Для расчета размеров сечения следует учитывать параметры устанавливаемого котла отопления и требования его производителя по обеспечению максимальной тяги.
Применяемые материалы
Для установки дымовой трубы применяются такие хорошо зарекомендовавшие себя материалы, как керамический кирпич, обладающий высокой морозостойкостью и прочностью к воздействию высоких температур, клинкерный, а также лицевой кирпич, из которого предпочтительнее строить выступающую над поверхностью крыши часть трубы. Также используются пустотелые блоки модульного типа, выполненные из легких видов бетона. Их правильная форма является залогом идеального соединения отдельных модулей в группы.
Итак, собираясь строить собственный дом, обязательно обратите внимание на правильность проектирования и установки всех каналов и труб, обеспечивающих комфортное и безопасное проживание всей семьи.
Если у вас имеются свои соображения на эту тему, просим вас поделиться ими в комментарии.
Надеемся, что прилагаемое видео послужит для вас источником новой информации об обустройстве дымовых труб.
